Apparecchio per riflessione e rifrazione
Scuola di provenienza: Liceo Classico "P. Colletta", Avellino
Settore: Ottica
Costruttori: Officine Galileo, Firenze
Materiali: Vetro, ferro e ottone
Accessori: Candela, mancano prisma e specchio
Stato di conservazione: Buono a parte la ruggine

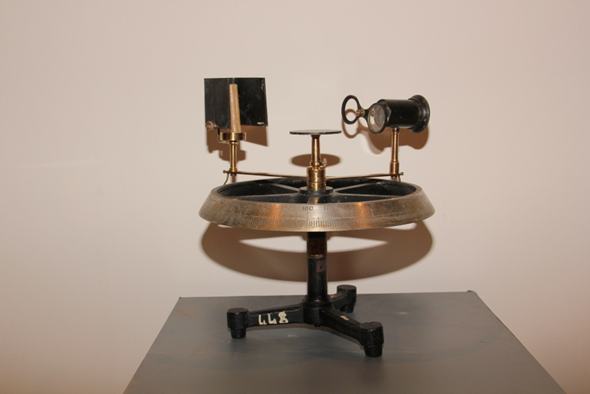

Descrizione: L´apparecchio(essenzialmente un goniometro) è costituito da un largo cerchio graduato sostenuto da una colonna verticale che poggia su un treppiede di ghisa. Un´alidade sostiene le fessure longitudinali, attraverso le quali passa la luce collimata emessa dalla sorgente luminosa monocromatica ; l´altra sostiene l´oculare(mancante), mediante il quale si osserva la luce che viene riflessa. I valori degli angoli si ottengono leggendo le posizioni degli indici delle alidade sul cerchio graduato. Sul piccolo sostegno centrale si può porre lo specchietto metallico per le esperienze della riflessione oppure il recipiente di vetro, di forma semicilindrica,per la misura dell´indice di rifrazione delle sostanze liquide. L´apparecchio, quando si ha a disposizione un prisma, può servire anche a misure dell´angolo di deviazione minimo.
